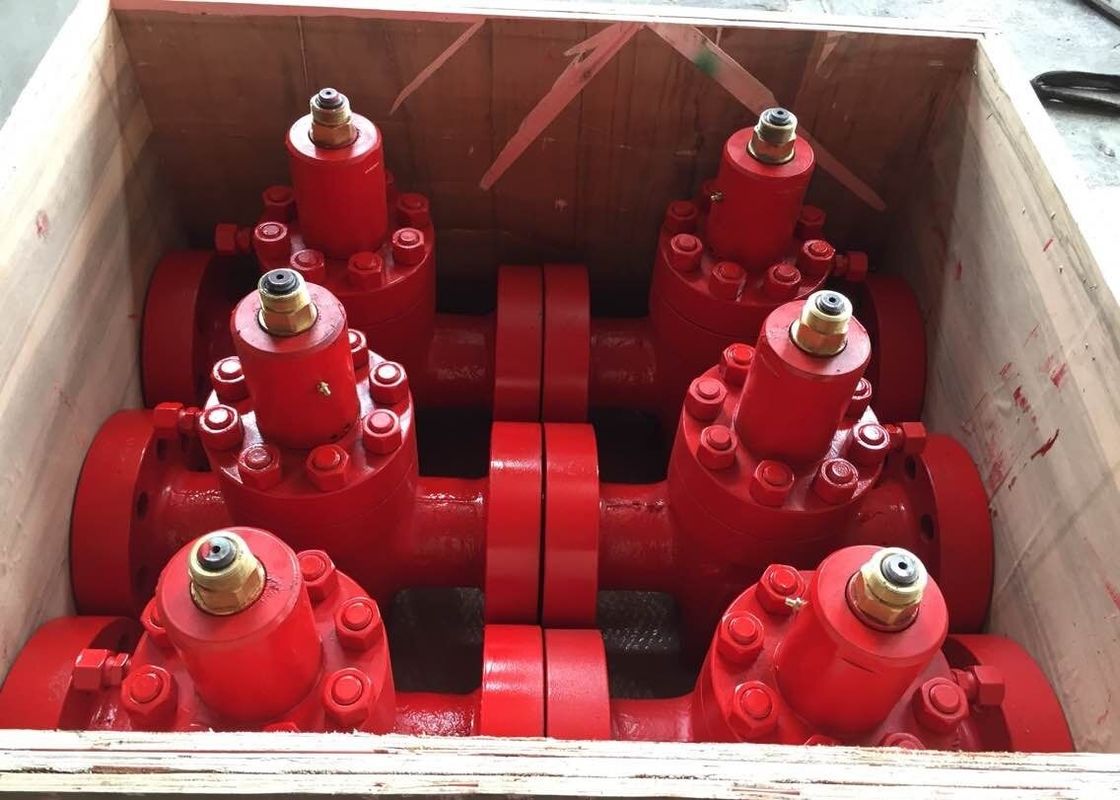

Het Materiaal van het de Bronplatform van het legeringsstaal, de Kleppenapi 6A van de Poortbron Norm

De Component van het bronmateriaal, API 6A van de Poortklep de Standaard, Zure Dienst

De tiptope poortkleppen zijn beschikbaar in temperatuurklassen L, P, R, S, T, u-type dat in API Specificatie 6A wordt gespecificeerd. De poortklep dat in 350°C of 650°C voor de dienst op hoge temperatuur moet worden gebruikt kan op verzoek worden geleverd. De vuurvaste poortkleppen kunnen ook aan API 6A worden geleverd. Onze poortkleppen zijn beschikbaar in de werkdruk van 2000psi, van 3000psi, van 5000psi, van 10000psi en van 15000psi, materiële klassen van aa door FF, productspecificatieniveaus (PSL) bij 1 door 3 en prestatie-eis (PR) 1~2.

Gesmeed of Gegoten Lichaam & Bonnet

Alle de kleporganismen van de typepoort en bonnetten worden vervaardigd van gesmeed of gieten AISI 4130/4140 lage legering of het staal van AISI 410 SS. Andere materialen voor de extreme dienst, zoals Inconel of Duplexroestvrij staal zijn beschikbaar aan orde.

Metaal-aan Metaal Seat aan Lichaamsinterface

De precisie omwikkelde gezichten tussen de poort en de zetel verzekert een metal-to-metal druk de strakke verbinding wordt gehandhaafd. Seat wordt omwikkeld op zowel oppervlakte om een ware metaal aan metaal verbinding tussen het lichaam als de zetel te geven. Deze verbinding wordt verder versterkt en door een Teflon of Viton-een lippenverbinding beschermd, die bel strakke het verzegelen prestaties geven bij druk onder 10 psi.

Poort & Seat-Ontwerp voor Plakpoort

De zetel in de poortklep drijft volledig, combineerde dit met een stevige plakpoort geeft een ware stroomafwaartse verbinding resulterend in uitzonderlijk lage werkende krachten.

Poort & Seat-Ontwerp voor het Uitbreiden van Poort

De uitbreidende poort leidt tot een positieve mechanische verbinding over de zetels met of zonder lijndruk. De drijvende verbindingen met veerkrachtige verbindingen laten de zetels toe om strak in de zetelszakken in de open of gesloten positie worden vastgeklemd.

Het tweerichtings Verzegelen

Al onze Poortklep is een ware tweerichtingsklep. Zijnd volledig symmetrisch, zal het effectief druk van één van beide richting zonder het risico van drukslot verzegelen. Als de klep in eenrichtingstoepassing wordt gebruikt, kunnen de poort en de zetels worden omgekeerd om een extra levensduur te geven.

Geleide poort

De poort wordt geleid positief door het kleplichaam en de nauwsluitende roestvrij staalrokken. De rokken minimaliseren de toegang van goed vloeibaar modder en zand in de lichaamsholte.

Lichaam aan Bonnetverbinding

Een metal-to-metal verbinding wordt bereikt tussen het lichaam en de bonnet gebruikend metal-to-metal het verzegelen technologie. De zegelring is re-bruikbaar.

Niet-toeneemt Stam met Achterbank

De stam die in de poortklep wordt gebruikt wordt vervaardigd van legering-Nitrided of roestvrij staal 17-4. Zijnd van het niet-toeneemt ontwerp, zal de klepverrichting niet de druk in de lichaamsholte verhogen. De verbinding tegen de bonnet, die middelen verstrekken om de verpakking van de klepstam met de klep te vervangen is onder druk.

Stamverbinding

Alle stamverbindingen zijn niet elastomeric en zijn inert meeste bekende vloeistoffen en de gassen. Wordt gemaakt van stam ptfe/r-PTFE wordt de wrijvingsweerstand geminimaliseerd resulterend in lagere werkende torsie. Het ontwerp van de stamverbinding is geschikt voor alle temperatuurgamma en diensten. De grafietstamverpakking is optie op gebruikersverzoek.

Lager

Het op zwaar werk berekende duwlager wordt gebruikt om stamduw te absorberen en werkende torsie te verminderen. Een vetmontage wordt gevestigd op dragend GLB voor smering toestaan om voortdurende probleemloze verrichting te verzekeren.

Specificatie

Andere versieringen zijn ook beschikbaar op verzoek.
